Підбір перерізу шини мідної виходячи з допустимого навантаження
Підбір перерізу шини мідної виходячи з допустимого навантаження:
Слід врахувати, що дані прораховані при температурі навколишнього середовища 35°С, максимально допустимої температури провідника 70°С і при частоті струму 50Гц.
| Переріз, мм.кв | Навантаження, Ампер |
| 0,1 | 5 |
| 0,14 | 6 |
| 0,2 | 7 |
| 0,25 | 9 |
| 0,35 | 10 |
| 0,5 | 12,5 |
| 0,75 | 15 |
| 1 | 18 |
| 1,5 | 21 |
| 2,5 | 30 |
| 4 | 40 |
| 5,25 | 44 |
| 6 | 55 |
| 8 | 70 |
| 10 | 85 |
| 16 | 120 |
| 25 | 150 |
| 35 | 195 |
| 50 | 250 |
| 70 | 300 |
| 95 | 360 |
| 120 | 420 |
| 150 | 480 |
| 185 | 570 |
| 240 | 670 |
| 300 | 780 |
| 400 | 950 |
| 500 | 1100 |
| 625 | 1300 |
| 800 | 1500 |
| 1000 | 1800 |

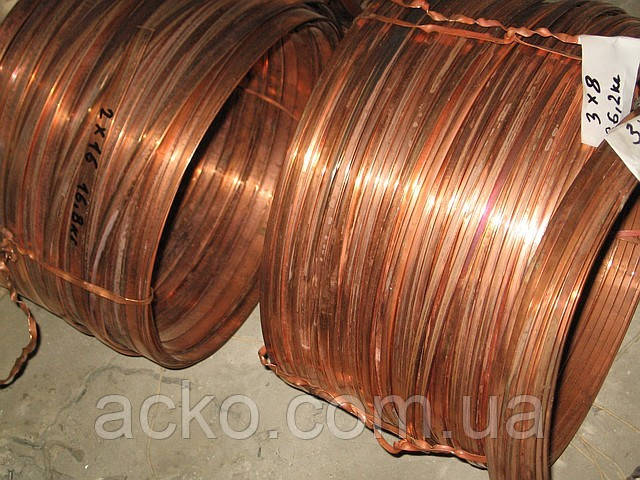

На нашому підприємстві www.acko.com.ua Ви можете замовити або придбати з наявності мідні шини без обмотки та ізоляцію перерізу 10-1000 мм. 2 (в бухтах або відрізках 2-4м. в залежності від перерізу), а також дріт мідний без ізоляції обмотки і діаметром 0,5-10мм (на пластмасових котушках, або в бухтах).
